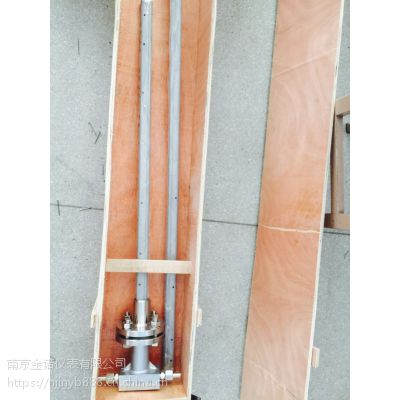

HLV系列威力巴流量计

概述

   威力巴流量计采用空气动力学原理的工程结构设计和制造它具有测量精度高，可靠性，稳定性好，压力损失小等优点可测量气体，液体，蒸汽和腐蚀性介质等多种流体可广泛应用于石油、化工、天然气、钢铁、电力、化纤、给排水等行业的流量测量。

测量原理

威力巴探头是威力巴流量计的传感部分,它将管道中某点的流体流速转变成一个对应的差压信号。其采用***的***设计结构,***的测头形式具有测量压力损失小、污物不易堆积的性能;新螺纹杆装置可以对测管的插入位置进行***调整， ***测量精度;密封室与球阀装置使得测管可以不断气安装检修。

威力巴流量计是根据动压转变静压原理工作的。测头迎流面的测孔测出流体的总压，测头后流面的测孔测出流体的静压。根据伯努力方程可以得到测头处流速与差压以下关系:

V:测头处流速，m/s

△P:威力巴流量计测出的差压，Pa

ρ:被测介质密度，kg/m3

Kv:威力巴流量计系数

威力巴流量计的差压，根据以下公式计算出流量:

Q=αβγAV×3600

Q:流体流量，m3/h

α:流速分布系数

测量系统性能

   在均速流量探头中探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号是否稳定和准确对均速探头的精度和性能起决定性的作用。

威力巴探头之所以能***的检测到由流体的平均速度，是因为在威力巴探头高低压区有按对数线性法排列的多对取压孔，通过多对取压孔可以***的检测到平均流速产生的平均差压。

主要技术参数

★测量精度:±1％

★重复精度:±0.1％

★适用压力:0-40Mpa

★适用温度:-20℃～550℃

★测量上限:取决于探头强度

★测量下限:取决于测量最小差压要求

★量程比:大于10∶1

★适用管径:38mm-9,000mm圆管、方管

★适用介质:满管、单向流动的、单相的气体、蒸 汽和粘度不大于10(mPa·S)的液体。

★安装简便、节省能耗:

⑴.只需要进行几英寸的线条焊接，完成安装是非常简单和快捷的。

⑵.应用专用工具，可以实现带压在线安装,全部安装不超过1小时。

⑶.全部的阀和各种仪器的接口只需进行简单的装配，需要非常低的装配费用。

★防堵性好、维修量小使用寿命长:

⑴.它不受磨损、污垢和油污的影响。

⑵.结构上没有可移动部件。
